Anslutningsmetoder: pinne eller medbringare

Skruvpålestorlekar och anslutningsmetoder

Skruvpålar finns i ett brett spektrum av storlekar. De minsta, som ofta används till altaner och terrasser, kan vara så korta som en meter med en diameter på bara 60 mm. I andra änden av skalan finns kraftiga pålar avsedda för flerbostadshus eller större konstruktioner, med längder upp till 12 meter och diametrar över 400 mm.

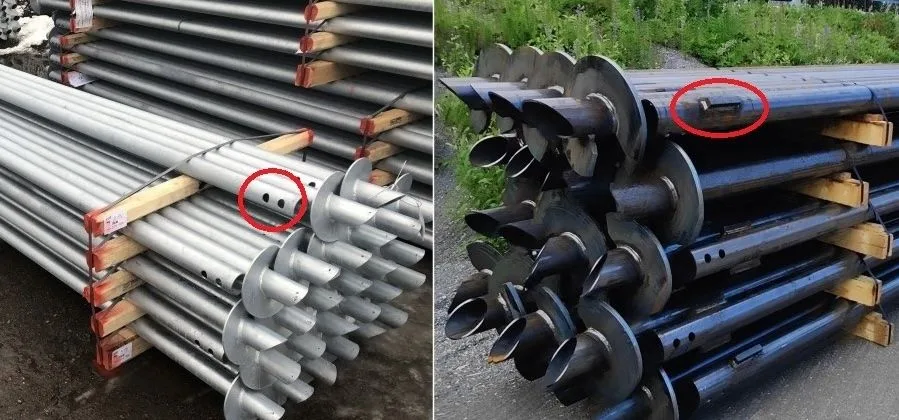

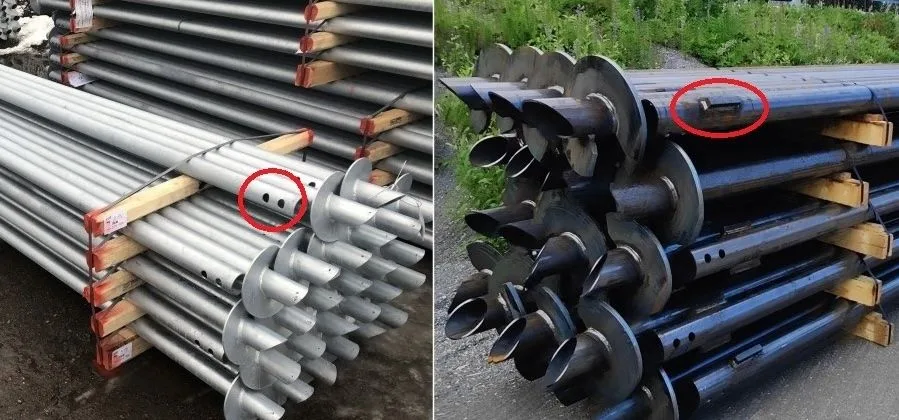

Vid installationen används två huvudsakliga anslutningsmetoder: pinne och medbringare. Valet beror på pålens storlek, utrustning och förhållanden på arbetsplatsen. För en utomstående kan skillnaden verka obetydlig, men erfarna installatörer och projektledare vet att rätt metod påverkar installationshastighet, arbetsflöde och totala projektkostnader direkt. I storskaliga projekt blir effekten betydande. I ett projekt med 1 000 pålar motsvarar fem sparade minuter per påle ungefär 250 färre arbetstimmar för en arbetsgrupp på tre personer.

Kostnad och installationseffektivitet

Pålar utrustade med medbringare är något dyrare per styck än pålar med pinnanslutning. Sett till totalkostnaden för projektet blir medbringarpålar ofta klart mer ekonomiska tack vare snabbare installation och mindre manuellt arbete. Fördelen är särskilt tydlig i projekt med långa, tunga pålar i stora volymer, till exempel infrastruktur- och industriprojekt.

Pinnanslutning

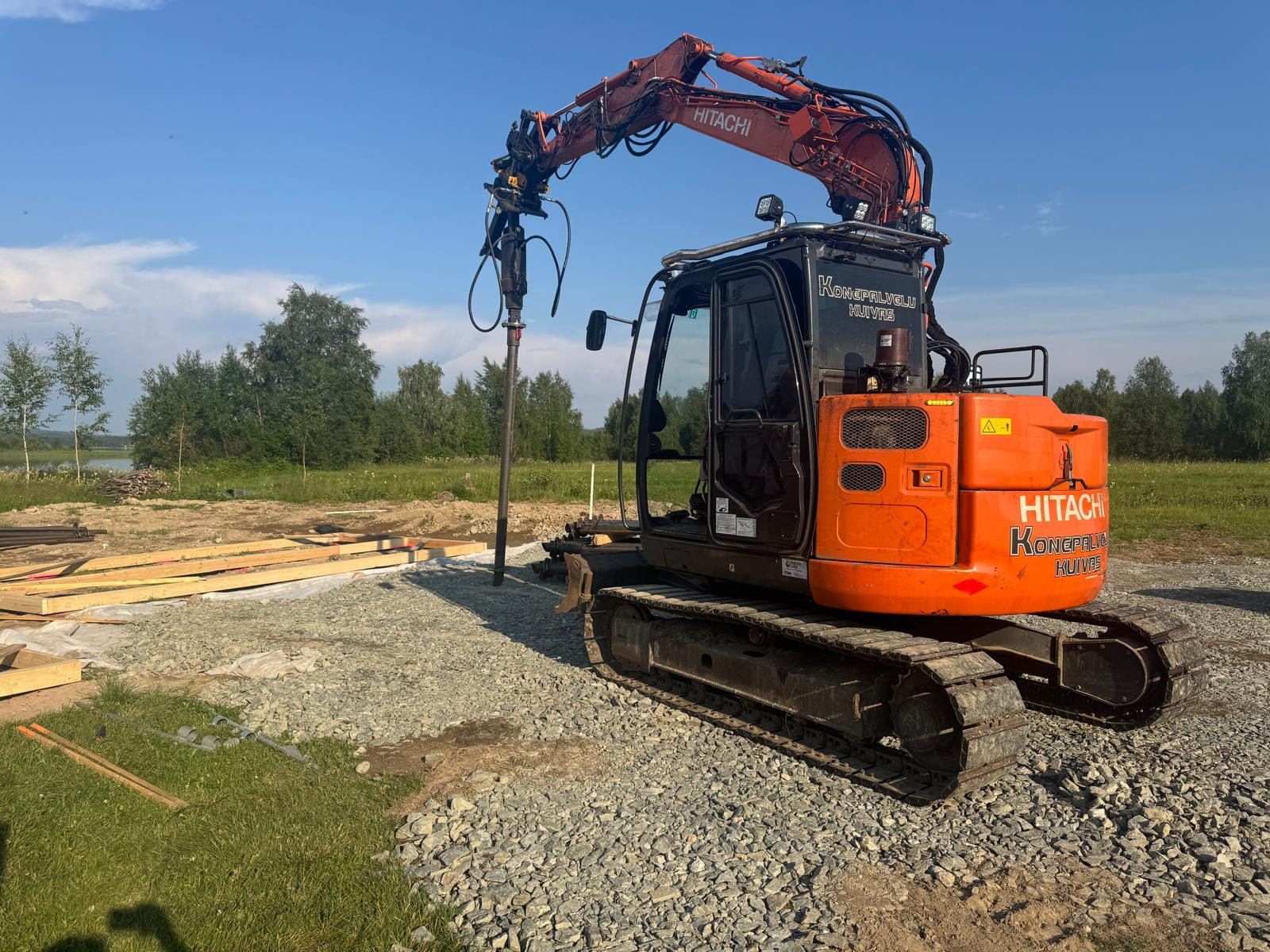

Att fästa en pinnansluten påle vid drivhuvudet kräver vanligtvis att adaptern riktas in manuellt eller att maskinföraren styr in den i pålens skaft. Arbetet är enklast när det görs horisontellt med hjälp av drivhuvudets bakre stöd, ett tiltfäste eller en rotator. En rotator gör att drivhuvudet fritt kan vridas oavsett grävmaskinens position, vilket förenklar inriktningen avsevärt. När adaptern är på plats säkras pålen med en genomgående pinne och installationen kan börja.

Pinnanslutning är ett praktiskt och effektivt val för lättare och kortare pålar som är enkla att hantera manuellt och kräver lite lyftarbete.

Medbringaranslutning

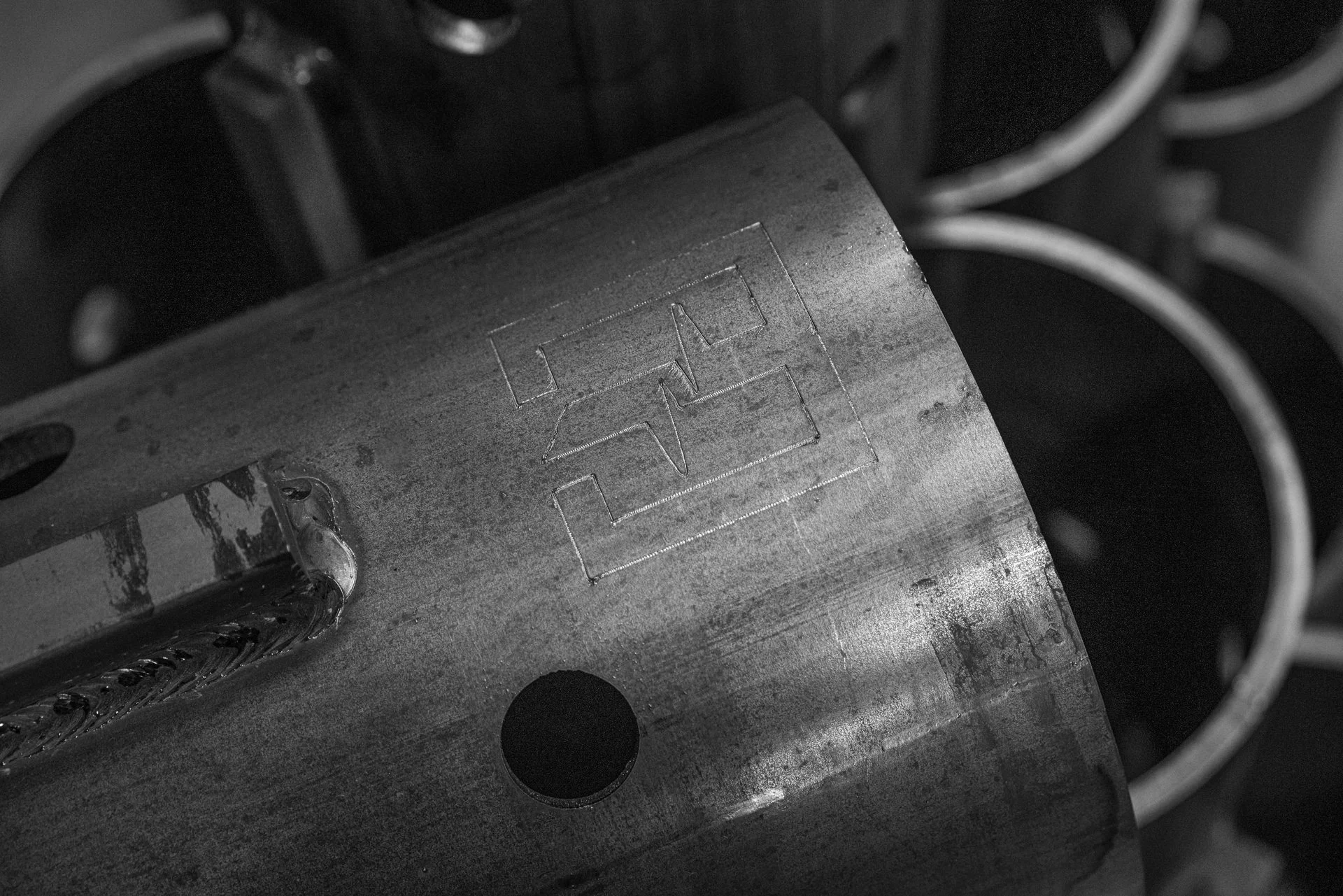

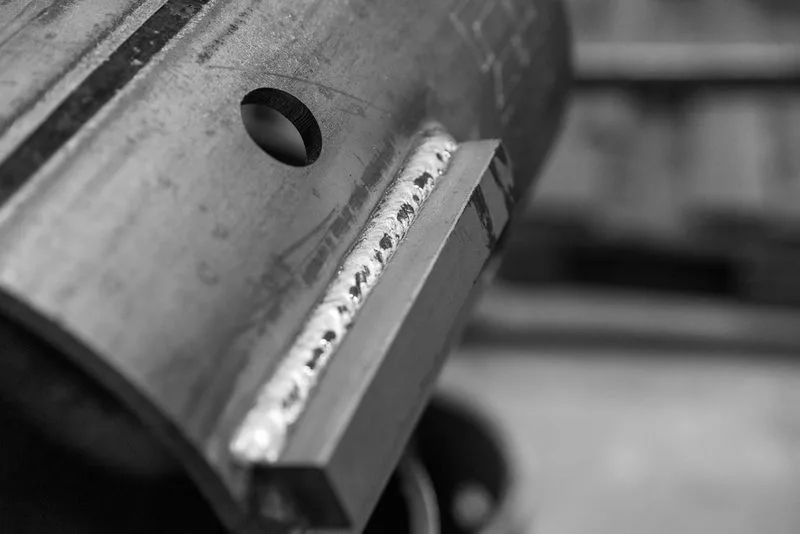

Medbringarpålar har två eller flera fyrkantiga klackar svetsade på sidan av skaftet. De gör att pålen kan kopplas till en gaffeladapter utan pinnar.

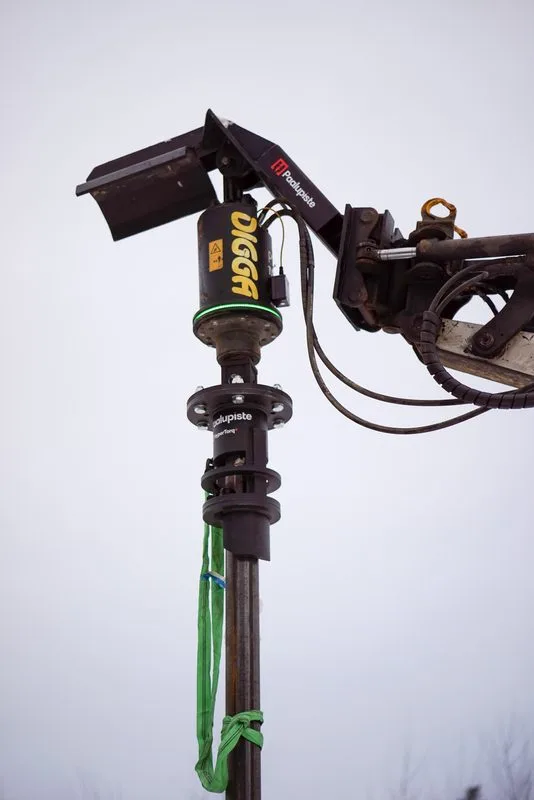

Arbetsmetoden skiljer sig tydligt från pinnanslutning. Adaptern har en lyftkrok för fästning av en lyftslinga eller wire. Maskinföraren placerar adaptern nära pålens topp och en arbetare fäster slingan. I detta skede är det inte avgörande hur pålen är orienterad mot maskinen. Målet är helt enkelt att lyfta upp den i lodrätt läge. Detta minskar manuellt lyftarbete kraftigt och påskyndar fastsättningen.

Slingans längd justeras så att adapterns drivspindel ligger så nära pålens topp som möjligt när pålen står lodrätt. När pålen är upprätt stadgar en arbetare den kort medan maskinföraren sänker spindeln ner i skaftet. Med en kvarts varv låses klackarna i adaptern. Anslutningen kan göras flera meter över marken utan stegar eller extra lyft. Pålen kan därefter manövreras exakt på plats och drivningen kan starta. Lossningen sker med en kvarts varv åt motsatt håll och ett lyft, ofta snabbare än med pinnar.

Medbringare gör det också möjligt att installera långa pålar som ett enda stycke utan skarvar. I praktiken kan sex meter långa pålar oftast sättas i ett stycke, förutsatt att grävmaskinen har tillräcklig räckvidd. Även med mindre maskiner kan god höjd uppnås med en förlängningsbom. En förlängningsbom är ett värdefullt verktyg eftersom den minskar antalet skarvar och snabbt betalar sig genom färre kopplingsstycken. HyperTorq+ förlängningsbommar finns tillgängliga från Paalupiste Oy. Färre skarvar ger besparingar på både komponenter och arbetstid, fördelar som syns tydligt i stora infrastrukturprojekt och som påverkar installationsförloppet och lönsamheten direkt.

Säkerhet vid medbringare

Att lyfta tunga pålar kräver alltid noggrannhet. Slingor måste kontrolleras regelbundet med avseende på skick och säker fastsättning. På många arbetsplatser används dubbla slingor eller en extra säkerhetswire som standard. All personal ska vara väl utbildad och rätt personlig skyddsutrustning är ett krav.

Sammanfattning

För lätta och lätthanterliga pålar är pinnanslutning ofta tillräcklig och snabb. Vid storvolymsinstallation av långa, tunga pålar erbjuder medbringare däremot tydliga fördelar: mindre manuellt arbete, snabbare installation och möjlighet att placera långa sektioner utan skarvar.

Även om det kan verka som en liten detalj påverkar valet av rätt anslutningsmetod, baserat på pålestorlek, förhållanden på arbetsplatsen och utrustning, hastigheten, arbetskostnaden, ergonomin och tidplanen direkt. Det lönar sig att diskutera valen tidigt med din leverantör av skruvpålar. En kunnig leverantör förstår de praktiska utmaningarna vid installation och kan vägleda dig till lösningar som kanske inte syns på ritningarna men som ger smidigare arbete och lägre totalkostnader.
