Mer än bara byggvaruhusens småpålar

Trots att Paalupiste introducerade skruvpålar för småhus redan 2006 får vi då och då frågor om huruvida de verkligen passar. Förvirringen beror ofta på att många i Norden först stöter på skruvpålar i form av små, handinstallerade versioner som säljs i byggvaruhus. Även rutinerade byggare blir därför förvånade när de får veta att professionella skruvpålar finns med diametrar upp till 330 mm och med maximala bärigheter på cirka 1 000 kN per påle. För typiska enbostadshus ligger lasten per påle vanligen i intervallet 100 till 250 kN, vilket innebär att skruvpålar utan problem kan bära två- eller till och med trevåningshus.

Varför småhusbyggare väljer skruvpålar

Skruvpålarnas popularitet i bostadsbyggande växer stadigt och det är lätt att förstå varför. Du slipper schaktning, bortforsling av massor, frostskydd, dräneringsarbete och betonggjutning. Att de stegen försvinner snabbar upp hela grundläggningen och håller kostnaderna nere. I de flesta fall behöver bara matjord och organiska skikt grävas bort. De ersätts med markduk och ett tunt 150 till 250 mm tjockt lager krossgrus. Vatten- och avloppsledningar kan ofta installeras samtidigt.

Lämpliga jordtyper och avstånd

Skruvpålar fungerar bäst i lera, silt eller sand, förutsatt att det inte finns stora stenblock. För hus bör pålarna i regel installeras till minst cirka 2 meters djup för att ge tillräckligt sidostöd. Antalet pålar beror på husets utformning, markförhållandena och konstruktionsritningarna, men ett typiskt c/c-avstånd är 2,5 till 3 meter. Det ger en grov uppskattning för tidiga kostnadskalkyler.

Processen: från geoteknisk undersökning till installation

Arbetet börjar oftast med en markundersökning och grundläggningsprojektering. Markrapporten är väsentlig eftersom den ger underlaget för att dimensionera pålarna och ta fram en korrekt offert. Paalupiste kan sköta hela paketet, från projektering till leverans av pålar och installation.

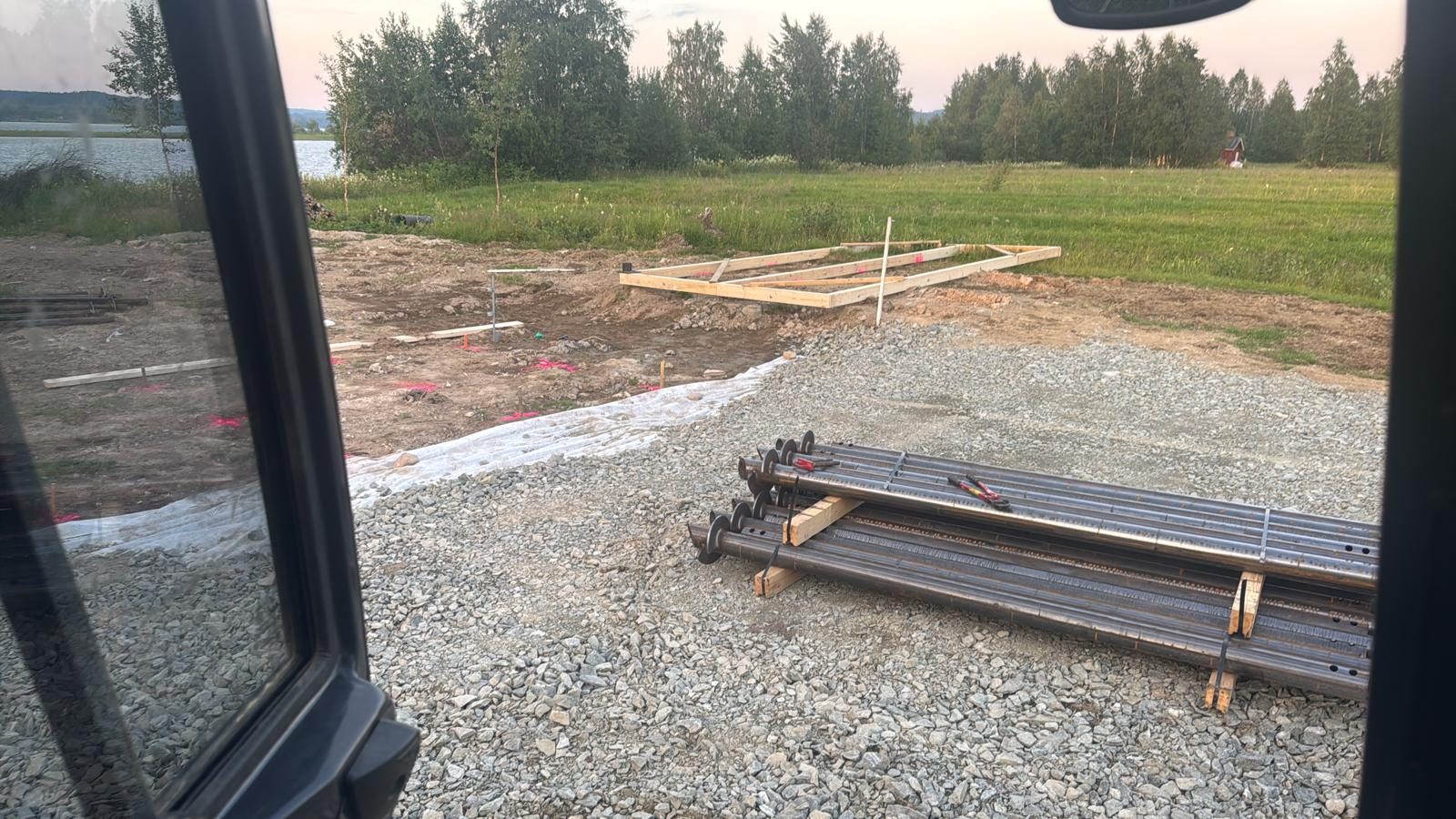

Installationen sker nästan alltid med en grävmaskin utrustad med ett drivhuvud med moment. Innan arbetet startar märker en mätningstekniker ut pålarnas placering. En referenshöjd behövs också för att pålarna ska kunna sättas på rätt nivå. Mindre höjdskillnader kan justeras med stålmellanlägg inuti pålhattarnas kragar. Lägena märks vanligen med pinnar, armeringsjärn eller sprayfärg. Om färg används (ett "X") ska märket vara större än pålens fläns så att det inte försvinner när pålen skruvas ner i marken.

Installation på en till två dagar

I de flesta småhusprojekt installeras pålarna på en eller två dagar. Under installationen följs momentet antingen via en sensor eller via hydraultryck, vilket kräver god kännedom om drivenhetens egenskaper. Varje påle dokumenteras: nummer, storlek, längd, installationsmoment, beräknad kapacitet och eventuella avvikelser. Beställaren får alltid en kopia av installationsprotokollet.

Om stora stenar påverkar precisionen och toleranserna överskrids bedömer grundläggningsprojektören situationen och rekommenderar nödvändiga åtgärder, till exempel extra pålar eller andra justeringar.

Stommen ovanpå pålarna

Installatören tar hand om eventuella avkapade pålbitar och skickar dem till återvinning. Med skruvpålar färdigställs husgrunden snabbare, enklare och nästan alltid till en lägre kostnad än med traditionella metoder, och själva byggandet kan påbörjas direkt därefter. Att slippa betong minskar också CO2-utsläppen från grundläggningsfasen markant.

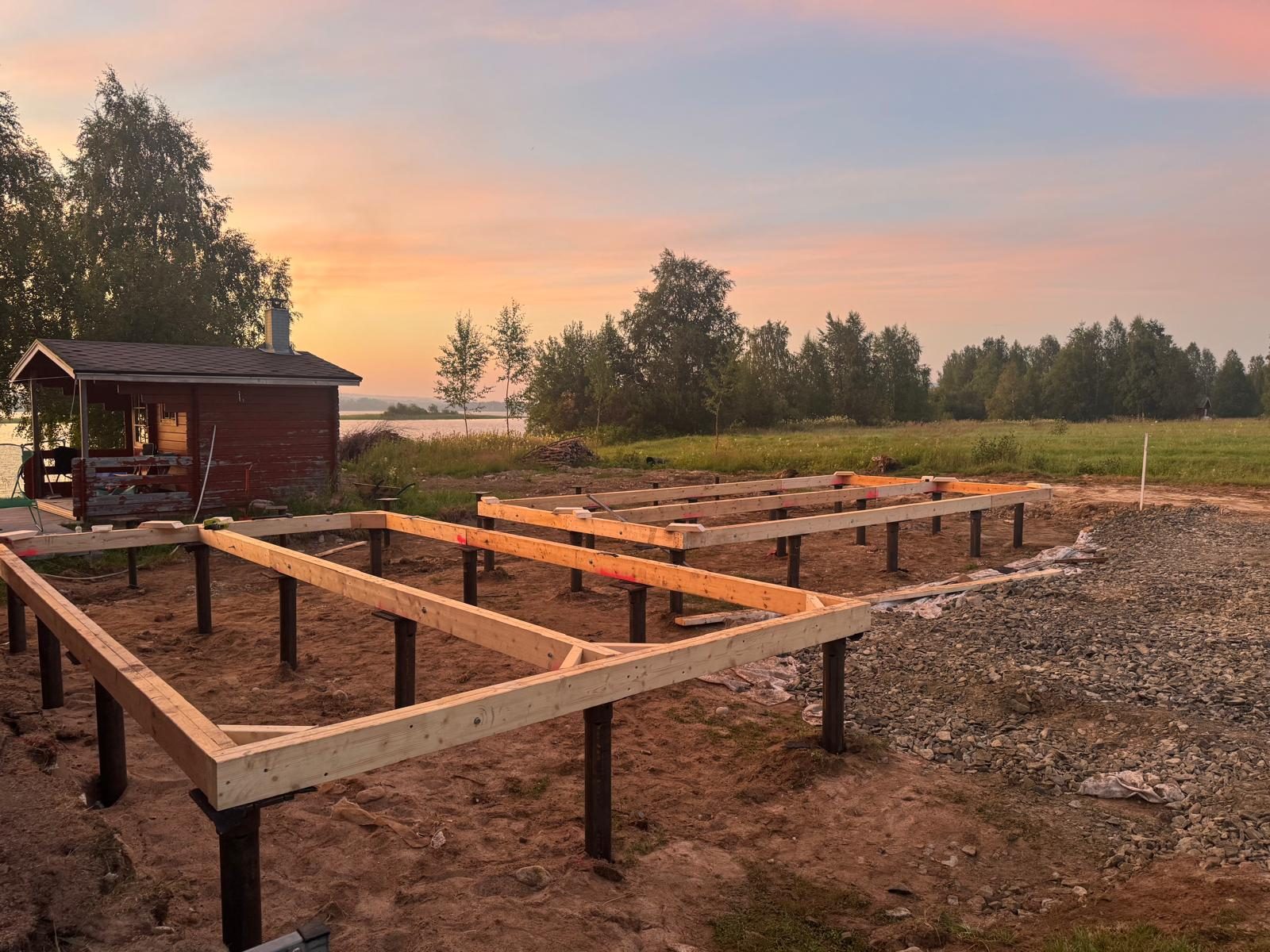

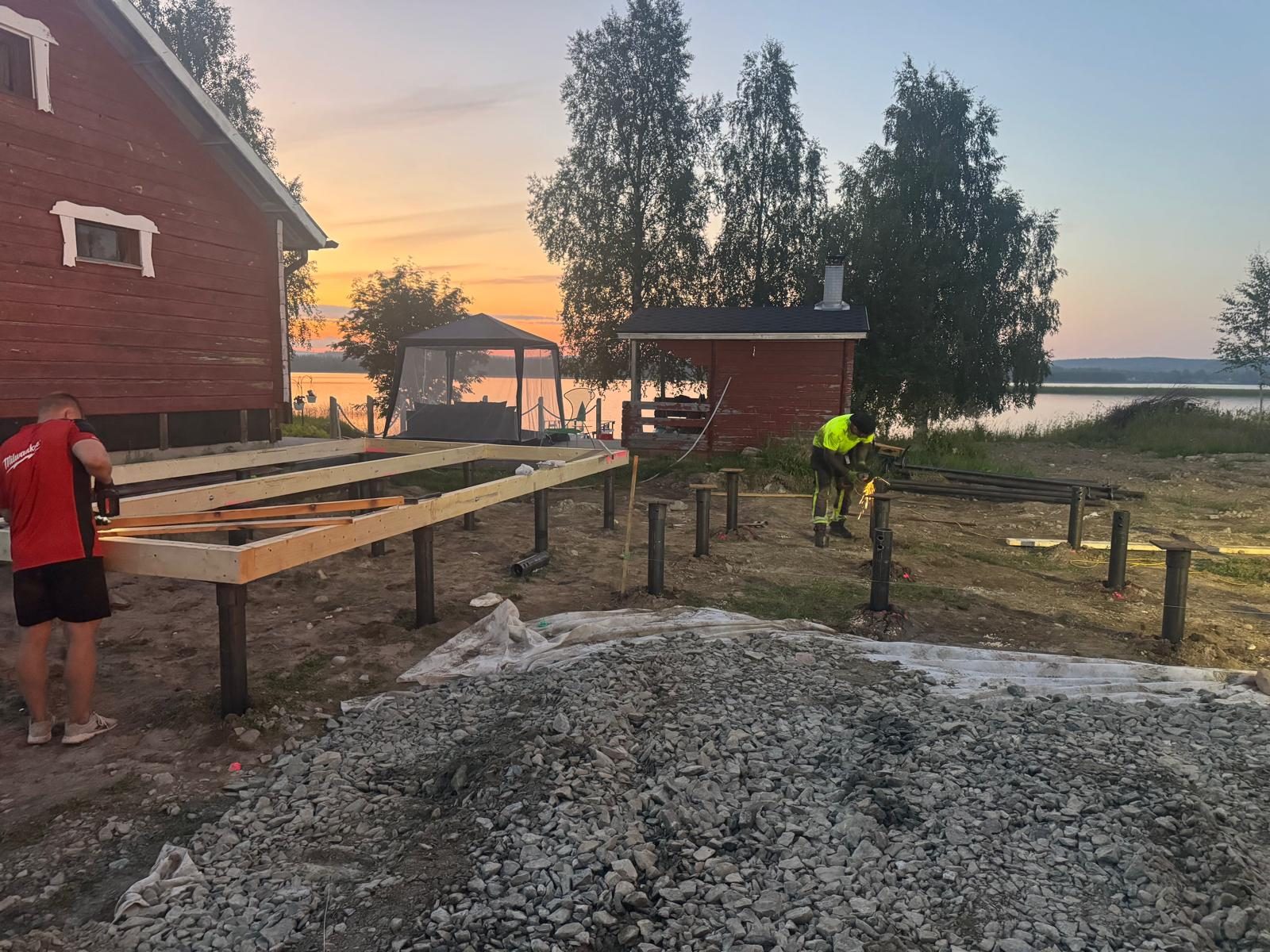

Stommen ovanpå pålarna är vanligen stål- eller limträbalkar. Pålarna kan också bära plintar eller bottenplattor. Pålhattar monteras på toppen av varje påle och har bulthål för fastsättning av träbalkar underifrån. Alternativt kan en stålram svetsas på hattarna eller hattarna gjutas in i en betonggjuten ringbalk.

Resultatet

I slutändan ger skruvpålar pålitliga grunder snabbt och kostnadseffektivt och håller arbetsplatsen ren. Planerar du ett nytt hem? Hör av dig till oss på Paalupiste, så går vi gärna igenom ditt projekt tillsammans.
